Stroj za uvijanje kabelskih parica s uvijanjem unazad
Stroj za uvijanje kabelskih parica s uvijanjem unazad

Stroj za uvijanje kabelskih parica s uvijanjem unazad

Stroj za uvijanje parica s uvijanjem unazad ključni je dio opreme posebno dizajniran za proizvodnju LAN kabela. Prvenstveno se koristi za uvijanje dviju žica s izoliranom jezgrom u skladu sa specifičnim zahtjevima, uz primjenu povratnog uvijanja na pojedinačne vodiče tijekom procesa uvijanja. Ovo proizvodi upredene parice koje zadovoljavaju zahtjeve visokih performansi mrežnog prijenosa podataka. Stroj se široko koristi u proizvodnji Cat5, Cat5e, Cat6, Cat7 i drugih mrežnih podatkovnih kabela. Oprema je opremljena sveobuhvatnim sustavom ispitivanja i kontrole. Tijekom proizvodnje kabela, senzori visoke preciznosti kontinuirano nadziru različite parametre—kao što su promjer žice, korak uvijanja, brzina uvijanja unatrag, napetost i duljina—i prenose podatke u stvarnom vremenu u kontrolni sustav. Ako se otkriju bilo kakve abnormalne vrijednosti, sustav automatski prilagođava rad relevantnih komponenti kako bi osigurao da kvaliteta proizvoda dosljedno zadovoljava standardne zahtjeve. Stroj također ima funkciju samodijagnostike. U slučaju kvara, sustav može brzo i točno identificirati mjesto kvara i prikazati detaljne informacije na sučelju zaslona osjetljivog na dodir, omogućujući operaterima pravovremeno održavanje, smanjenje zastoja i poboljšanje ukupne učinkovitosti proizvodnje.
Zatražite ponudu

Stroj za jednostruko uvijanje kablova

Povlačenje kabela Izolacija Tandem Line
  • Parametar
  • Kontaktirajte nas

  • 1、Prilagodljivi raspon promjera žice: 0,5-1,5 mm
    2、Brzina: maksimalno 2000 tpm
    3、Raspon koraka: 5-60 mm
    4、Točnost napetosti: ±5%
    5、Točnost mjerača: ±0,5%.

O nama

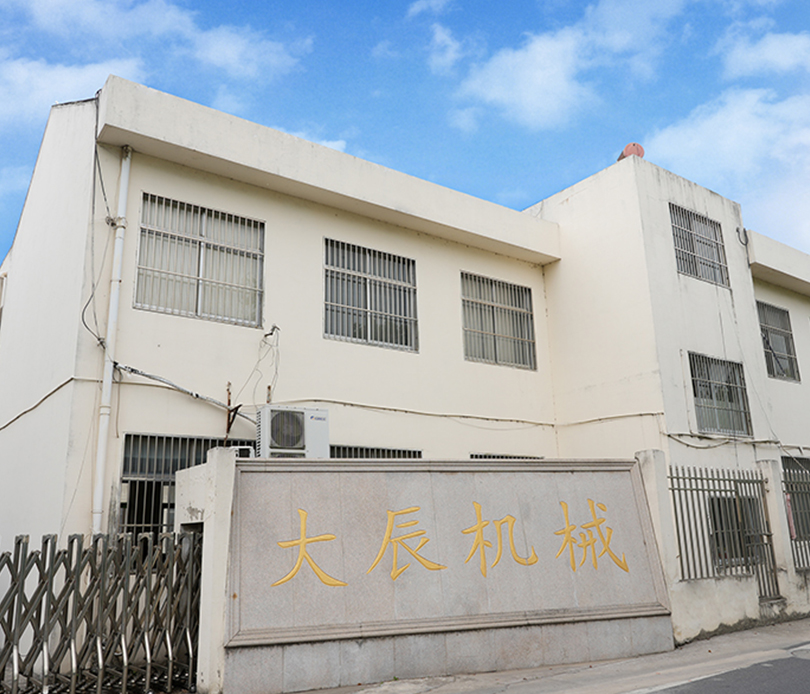

Zhangjiagang Dachen Machinery Manufacturing Co., Ltd.
Zhangjiagang Dachen Machinery Manufacturing Co., Ltd.
Zhangjiagang Dachen Machinery Manufacturing Co., Ltd. established in 1997, we are Custom Stroj za uvijanje kabelskih parica s uvijanjem unazad Manufacturers and Stroj za uvijanje kabelskih parica s uvijanjem unazad Company, specializes in the research, development, and manufacturing of cable production equipment. Located in Jinfeng Town, Zhangjiagang—recognized as a national-level sanitary city—the company operates a modern 10,000 m² production facility, with an annual output value exceeding 50 million yuan.
Kao nacionalno visokotehnološko poduzeće i "Specijalizirano, profinjeno, karakteristično i inovativno" malo i srednje poduzetništvo u provinciji Jiangsu, Dachen zapošljava više od 60 stručnjaka, uključujući snažan tim viših inženjera koji čine više od 20% osoblja. Tvrtka ima certifikat ISO 9001:2008, a njen proizvodni kapacitet i tehnička stručnost među najboljima su u industriji.
Dachen Machinery nudi kompletna rješenja opreme za proizvodnju kabela—uključujući LAN kabelske linije, industrijske kabelske sustave, strojeve za obradu plastike i prilagođenu nestandardnu ​​opremu. Uz internu kontrolu nad cijelim procesom razvoja—od mehaničke strukture do električnih sustava—poduzeće osigurava brzu isporuku i prilagođenu uslugu. Kupci vjeruju Dachenu zbog njegovih izvanrednih troškova, fine izrade i predane podrške nakon prodaje.
Certificate Of Honor
  • Potvrda o patentu korisnog modela
  • Potvrda o patentu korisnog modela
  • Potvrda o patentu korisnog modela
  • Potvrda o patentu korisnog modela
  • Potvrda o patentu korisnog modela
  • Potvrda o patentu korisnog modela
  • Potvrda o patentu korisnog modela
  • Potvrda o patentu korisnog modela
  • Potvrda o patentu korisnog modela
  • Certifikat poduzeća visoke tehnologije
  • Potvrda o patentu za izum
Vijesti
  • Prikladne vrste kabela za proizvodnu liniju izolacije od fizičke pjene

    A linija za proizvodnju izolacije od fizičke pjene je namjenski izrađen za kabele gdje su integritet signala i mali dielektrični gubici ključni zahtjevi. Za razliku od kemijskog pjenjenja, fizičko pjenjenje ubrizgava inertni plin - obično dušik - izravno...

    READ MORE
  • Što je primanje i isplata kabelske televizije? Vodič i specifikacije za stroj

    Namatanje i namatanje kabela odnose se na dvije suprotne operacije namotavanja koje pomiču vodič ili gotov kabel na i s bobina, koluta i bubnjeva kroz proizvodnu liniju. Isplata odmotava materijal s izvornog kalema i ubacuje ga u sljedeći proces; prijemnik prima obrađ...

    READ MORE
  • Kakav je proizvodni proces kabela?

    Proces proizvodnje kabela je a višefazni industrijski tijek rada koji pretvara sirove bakrene ili aluminijske vodiče u gotove, izolirane žičane proizvode spremne za električne, podatkovne ili mehaničke primjene. Od izvlačenja i uvijanja žice do istiskivanja izola...

    READ MORE
Srodni proizvodi
  • Stroj za jednostruko uvijanje kablova
    Stroj za jednostruko uvijanje kablova

    Stroj za jednostruko uvijanje kablova ključni je dio opreme posebno dizajniran za proizvodnju LAN kabela. Primarno se koristi za izvođenje cjelokupnog upredanja četiri upredene parice prema specifi...

    See Details
  • Stroj za dvostruko uvijanje kablova
    Stroj za dvostruko uvijanje kablova

    Stroj za dvostruko uvijanje kablova vrhunski je osnovni dio opreme u području proizvodnje LAN kabela. Posebno je dizajniran da zadovolji potrebe proizvodnje kabela visokih performansi i složene str...

    See Details
  • Stroj za namatanje kabelske mreže
    Stroj za namatanje kabelske mreže

    Stroj za namotavanje mreže ključni je dio opreme za osiguravanje učinkovitog i visokokvalitetnog motanja kabela. Njegova izvedba izravno utječe na kvalitetu pakiranja, pogodnost skladištenja i tran...

    See Details
  • Stroj za kabliranje sa stražnjim vrhom
    Stroj za kabliranje sa stražnjim vrhom

    Stroj za kabliranje s backtwistom prikladan je za operacije kabliranja raznih vrsta kabela, uključujući energetske kabele, savitljive kabele, upravljačke kabele i pomorske kabele. Za rješavanje unu...

    See Details

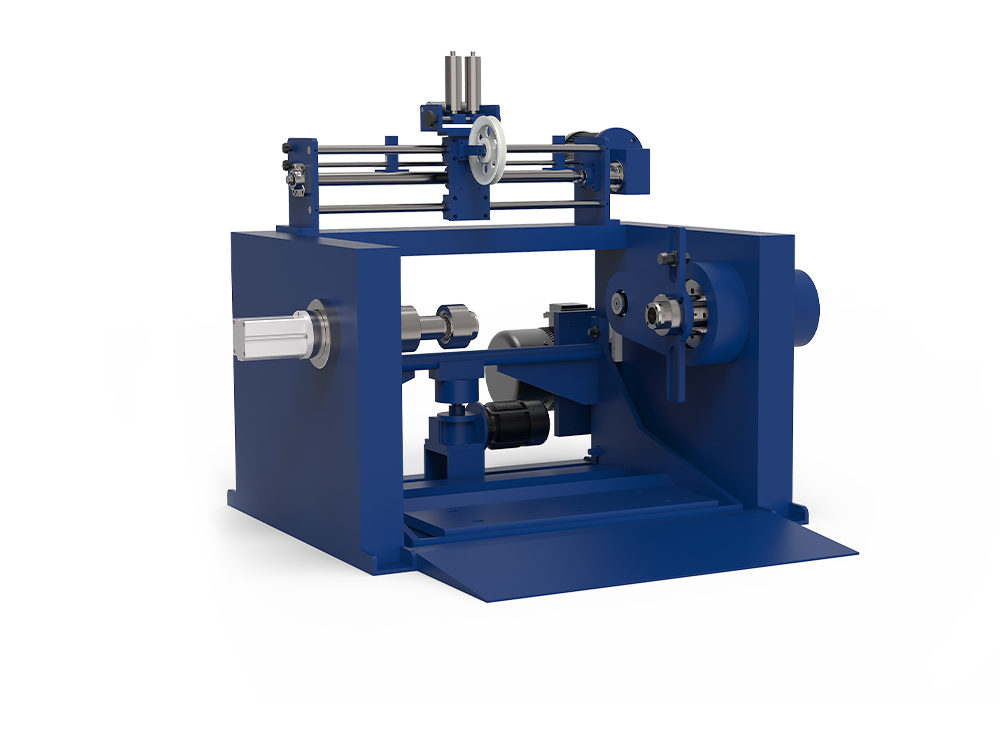

  • Stroj za isplatu i namatanje kabela
    Stroj za isplatu i namatanje kabela

    Stroj koristi sustav upravljanja zatvorenom petljom AC motora, podržava 10-500N dinamičku prilagodbu napetosti, prikladan za specifikacije bobina φ500-φ1250mm, kompatibilan s bakrom, aluminijem i k...

    See Details
  • Stroj za otplatu kabelske trake
    Stroj za otplatu kabelske trake

    Stroj za isplatu trake pokreće AC motor i opremljen je sustavom kontrole konstantne napetosti, koji nudi besstupanjsko podešavanje napetosti u rasponu od 5–50 N. Podržava role trake širine 10–200 m...

    See Details
Poznavanje industrije

Koja je funkcija Stroj za uvijanje kabelskih parica s povratnim uvijanjem ?

1. Sveukupno upredanje četiri parice: Stroj dovršava ukupno upredanje četiri upletene parice u jednoj operaciji, ispunjavajući proizvodne zahtjeve mrežnih kabela velike brzine kao što su LAN i Cat6/7/8.

2. Istodobno uvijanje unazad i primjena izolacijske trake: Tijekom procesa upredanja, svaki upredeni par se istovremeno uvija unatrag i omotava izolacijskom trakom, osiguravajući ujednačen okretni moment i dobru zaštitu za svaki par.

3. Praćenje parametara visoke preciznosti u stvarnom vremenu: Senzori visoke preciznosti nadziru ključne parametre kao što su okretni moment, razmak uvijanja, napetost i duljina žice u stvarnom vremenu, prenoseći podatke natrag u kontrolni sustav za upravljanje zatvorenom petljom.

4. Samodijagnostika i lokacija greške: Stroj je opremljen funkcijom samodijagnostike na zaslonu osjetljivom na dodir. U slučaju anomalije, može brzo locirati mjesto kvara i prikazati detaljne informacije, značajno smanjujući vrijeme zastoja.

Koji su način pogona i sustav upravljanja stroja za uvijanje kabelskih parica s uvijanjem unatrag?

1. Pogon servo motora: koristi servo motor visokog odziva za postizanje precizne kontrole brzine i zakretnog momenta, ispunjavajući zahtjeve točnosti napetosti od ±5%.

2. PLC HMI upravljanje zaslonom osjetljivim na dodir: koristi industrijski PLC u kombinaciji s HMI zaslonom osjetljivim na dodir velikog zaslona za postizanje sveobuhvatnog upravljanja postavkama parametara, nadzorom rada i snimanjem podataka.

3. Povratna sprega senzora zatvorene petlje: Senzori za promjer žice, napetost i moment tvore zatvorenu petlju. Sustav automatski prilagođava pogonski motor na temelju podataka u stvarnom vremenu, osiguravajući da zakretni moment i pogreške u brojanju ostanu unutar postavljenih raspona.

4. Daljinski nadzor i pohrana podataka: Omogućuje daljinski nadzor putem Etherneta ili industrijskih bežičnih modula. Podaci o proizvodnji mogu se prenijeti na platformu u oblaku za povijesnu sljedivost i analizu kvalitete.

Koje su prednosti stroja za uvijanje kabelskih parica s Backtwistom u usporedbi s tradicionalnim strojem za uparivanje kabela?

Tradicionalni stroj za uvijanje Stroj za uvijanje kabelskih parica s uvijanjem unazad
Ograničen kapacitet (obično ≤300 tpm) Do 500 tpm , zadovoljavajući potrebe proizvodnje velikih količina
Uzak raspon promjera žice (≤2 mm) Podržava žice promjera 1–3 mm , pokrivajući širi raspon kabela
Veliki zakretni moment i pogreške u brojanju Točnost zakretnog momenta ±5% , pogreška brojanja ±0,5% , osiguravajući mrežne kabele visoke kvalitete
Dijagnoza kvara oslanja se na ručno iskustvo Sustav samodijagnostike brzo locira kvarove, značajno skraćujući vrijeme zastoja
Nedostaje integrirano uvijanje unatrag i omatanje trakom Sinkronizirano omatanje trakom unatrag , poboljšavajući dosljednost i zaštitu para

Često postavljana pitanja (FAQ)
P1: Koje su glavne prednosti tehnologije uvijanja unazad?

O: Povratno uvijanje neutralizira učinak koncentričnosti između vodiča i izolacijskog sloja, smanjuje međusobni kapacitet i neravnotežu impedancije (NEXT gubitak), poboljšava integritet signala i mogućnosti zaštite od smetnji te se prilagođava 5G, 10G, pa čak i komunikacijskim standardima veće brzine.

P2: Nudi li Dachen Machinery usluge prilagođene opreme?
O: Tvrtka posjeduje kompletne mogućnosti istraživanja i razvoja u cijelom lancu, uključujući mehaničku strukturu, sustav upravljanja i softver. Možemo pružiti prilagođeni dizajn i brzu isporuku na temelju crteža kupaca ili posebnih zahtjeva, zajedno s punom tehničkom podrškom.

P3: Koji je primjenjivi raspon veličina vodiča za ovaj stroj za uvijanje?
O: Prikladan je za vodiče promjera 0,8 mm–2,0 mm (obično Cat5e–Cat8) i može se koristiti s podešavanjem napetosti od 0,6 kgf do 3,0 kgf kako bi se postiglo ravnomjerno uvijanje.
