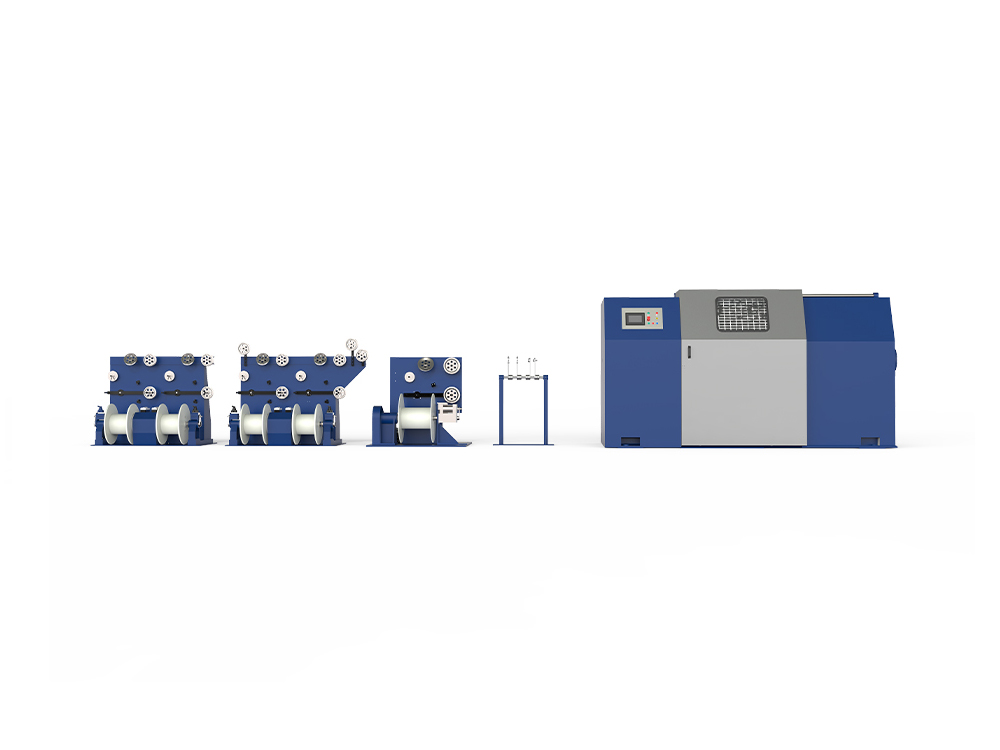

1、Prilagodljivi raspon promjera žice: 1-3 mm
2、Brzina: maksimalno 1200 tpm
3、Raspon koraka: 70-140 mm
4、Točnost napetosti: ±5%
5、Preciznost brojanja metara: ±0,5%
1、Prilagodljivi raspon promjera žice: 1-3 mm
2、Brzina: maksimalno 1200 tpm
3、Raspon koraka: 70-140 mm
4、Točnost napetosti: ±5%
5、Preciznost brojanja metara: ±0,5%
A linija za proizvodnju izolacije od fizičke pjene je namjenski izrađen za kabele gdje su integritet signala i mali dielektrični gubici ključni zahtjevi. Za razliku od kemijskog pjenjenja, fizičko pjenjenje ubrizgava inertni plin - obično dušik - izravno...
READ MORENamatanje i namatanje kabela odnose se na dvije suprotne operacije namotavanja koje pomiču vodič ili gotov kabel na i s bobina, koluta i bubnjeva kroz proizvodnu liniju. Isplata odmotava materijal s izvornog kalema i ubacuje ga u sljedeći proces; prijemnik prima obrađ...
READ MOREProces proizvodnje kabela je a višefazni industrijski tijek rada koji pretvara sirove bakrene ili aluminijske vodiče u gotove, izolirane žičane proizvode spremne za električne, podatkovne ili mehaničke primjene. Od izvlačenja i uvijanja žice do istiskivanja izola...
READ MORE
Stroj za jednostruko uvijanje kablova ključni je dio opreme posebno dizajniran za proizvodnju LAN kabela. Primarno se koristi za izvođenje cjelokupnog upredanja četiri upredene parice prema specifi...
See Details
Stroj za uvijanje parica s uvijanjem unazad ključni je dio opreme posebno dizajniran za proizvodnju LAN kabela. Prvenstveno se koristi za uvijanje dviju žica s izoliranom jezgrom u skladu sa specif...
See Details
Stroj za namotavanje mreže ključni je dio opreme za osiguravanje učinkovitog i visokokvalitetnog motanja kabela. Njegova izvedba izravno utječe na kvalitetu pakiranja, pogodnost skladištenja i tran...
See Details
Stroj za premotavanje prikladan je za premotavanje raznih vrsta kabela, uključujući kabele za napajanje, komunikacijske kabele i upravljačke kabele. Može se nositi s različitim specifikacijama kabe...
See Details
Stroj za kabliranje s backtwistom prikladan je za operacije kabliranja raznih vrsta kabela, uključujući energetske kabele, savitljive kabele, upravljačke kabele i pomorske kabele. Za rješavanje unu...
See Details
Stroj koristi sustav upravljanja zatvorenom petljom AC motora, podržava 10-500N dinamičku prilagodbu napetosti, prikladan za specifikacije bobina φ500-φ1250mm, kompatibilan s bakrom, aluminijem i k...
See DetailsKoji je princip rada Stroj za dvostruko uvijanje kablova ?
Princip rada dvostrukog uvijanja
1. Dvoslojna struktura uvijanja: Stroj ima dva sinkrono pokretana sustava uvijanja. Svaki se vodič prvo uvija u smjeru prema naprijed, zatim se drugi put uvija u istom ili suprotnom smjeru, postižući kompozitnu strukturu "pre-twist-double twist".
2. Smjer unakrsnog uvijanja poboljšava električnu izvedbu: Naizmjenični raspored prvog uvijanja (S-uvijanje) i drugog uvijanja (Z-uvijanje) čini interakciju između vodiča ujednačenijim, smanjujući preslušavanje signala i poboljšavajući vlačnu čvrstoću.
3. Visokoprecizna kontrola napetosti i nagiba: Napetost (±5%) i nagib (70-140 mm) u stvarnom vremenu nadziru PLC i servo motor kako bi se osiguralo dosljedno uvijanje u svakoj jezgri, jamčeći mehaničku i električnu postojanost kabela.
4. Prilagodljiv višestrukim promjerima žice: Dizajniran za pokrivanje promjera žice od 1-3 mm, može dovršiti dvostruko uvijanje od finih do debelih jezgri u jednom prolazu, zadovoljavajući potrebe kabela Cat5e, Cat6, pa čak i većih brzina.
| Ključna točka | Opis |
| Dvostupanjsko uvijanje | Stroj sadrži dva sinkronizirana sustava za uvijanje: prvi izvodi preliminarno (pretwid) na svakom vodiču, a drugi dovršava drugo uvijanje na istoj niti, postižući strukturu "jednog prolaza dvostrukog uvijanja". |
| Uvijanje u poprečnom smjeru (S-Z). | Prvo uvijanje (smjer S) i drugo uvijanje (smjer Z) su isprepletene, što poboljšava ujednačenost signala, smanjuje preslušavanje i povećava mehaničku čvrstoću. |
| Precizna kontrola napetosti i visine | PLC i servo motori kontinuirano nadziru napetost (±5%) i uspon (70-140 mm) kako bi se zajamčio dosljedan moment za svaku žicu. |
| Kompatibilnost sa širokim promjerom žice | Dizajniran za žicu promjera 1-3 mm, omogućavajući jednu postavu za rukovanje i finim i grubim vodičima za Cat5e, Cat6 i kabele veće brzine. |
Koliko stroj za dvostruko uvijanje kablova poboljšava učinkovitost proizvodnje u usporedbi s tradicionalnim strojem za uvijanje?
Poboljšanje učinkovitosti proizvodnje
1. Usporedba kapaciteta: Stroj za dvostruko upredanje može postići brzinu kabliranja od 120-170 m/min (na temelju koraka od 100 mm), dok tradicionalni stroj za jednostruko upredanje postiže samo 45-60 m/min, što predstavlja povećanje učinkovitosti od približno 2-3 puta.
2. Povećanje produktivnosti: U usporedbi s tradicionalnim strojevima za umotavanje cjevastih niti, stroj za dvostruko uvijanje može povećati učinkovitost proizvodnje za 4,5 puta, dovršavajući umotavanje većeg broja užadi u istom vremenu.
3. Pouzdanost rada velike brzine: Koristeći sinkroni pogon s dva motora i servo kontrolu, održava sinkronizaciju brzine i napetosti, izbjegavajući fluktuacije kvalitete uzrokovane varijacijama brzine i postižući visokokvalitetni izlaz pri velikim brzinama.
4. Ušteda energije i prednosti prostora: Učinkovita mehanička struktura smanjuje potrošnju energije, a oprema zauzima samo oko 10.000 m², što je prikladno za prostorni raspored srednjih do velikih proizvodnih linija, dodatno poboljšavajući ukupnu iskorištenost kapaciteta.
| Metrika usporedbe | Tradicionalni stroj za umotavanje | Stroj za dvostruko uvijanje kablova |
| Učinkovitost uvijanja | Jednostupanjsko uvijanje, ograničeni učinak | Dvostupanjsko uvijanje izvedeno u jednom prolazu, oba uvijanja sinkronizirana |
| Ukupni množitelj kapaciteta | Osnovni kapacitet konvencionalnih strojeva za umotavanje cijevi | Kapacitet povećan za 4,5× s tehnologijom dvostrukog uvijanja |
| Maksimalna brzina | -600-800rpm (jedan okret) | Do 1500 okretaja u minuti (dvostruki okret) |
| Okreti u minuti | -600 tpm | Do 1200 tpm (maksimalno 1700 tpm) |
Može li stroj za dvostruko upredeno kabliranje istovremeno spajati višežilne kabele?
1. Istodobno napajanje više vodiča: Stroj je opremljen višekanalnim sustavom napajanja, koji može istovremeno opskrbiti 6-12 vodiča, postižući istovremeno dvostruko uvijanje više žila u jednom dovodu.
2. Višežilna prilagodljivost tehnologije dvostrukog uvijanja: Sustav upredanja stroja za dvostruko uvijanje može izvesti dvoslojno uvijanje na svakom vodiču zasebno, a zatim izvršiti cjelokupno uvijanje na istoj jezgrenoj žici, osiguravajući da svaka jezgra višežilnog kabela ima isti uvoj i napetost.
3. Primjenjivo na mrežne kabele visokih performansi: Ova se tehnologija naširoko koristi u kabelima za upravljanje Cat5e, Cat6 i bržim industrijskim automatiziranim kabelima, ispunjavajući zahtjeve višejezgrenih proizvoda s iznimno visokim integritetom signala i mehaničkom čvrstoćom.
4. Fleksibilne mogućnosti prilagodbe: Kroz prilagodbu parametara softvera, može se brzo prebacivati u skladu s različitim brojevima jezgri, promjerima žice i zahtjevima za uvijanje, postižući "jedan stroj za višestruku upotrebu" i značajno smanjujući investicije u opremu i troškove otklanjanja pogrešaka.
| Značajka | Opis |
| Sinkroni dovod s više žica | Opremljen s višestrukim kanalima za napajanje, što omogućuje istovremeno uvođenje 6-12 vodiča za višežilno uvijanje. |
| Višejezgrena sposobnost dvostrukog zakretanja | Stroj za umotavanje višežilnih žica s dvostrukim uvijanjem od 1600 mm može rukovati žicama ≥0,12 mm i izvoditi dvostruko uvijanje na svim jezgrama u jednoj operaciji. |
| Visokoprecizna kontrola napetosti i uvijanja | Koristi uređaje za zatezanje magnetskih čestica ili mehaničkih opruga i odabir smjerova uvijanja kako bi napetost i uvijanje bili jednolični u svim jezgrama tijekom istovremene obrade. |
| Prikladno za vrhunske LAN i industrijske kabele | Široko se primjenjuje na Cat5e, Cat6 i upravljačke kabele za industrijsku automatizaciju, zadovoljavajući stroge signale - cjelovitost i mehanički - zahtjevi čvrstoće. |
Često postavljana pitanja (FAQ)
P1: Koja je potrošnja energije i učinci uštede energije DoubleTwist Cable Machine?
O: U usporedbi s tradicionalnim strojevima za umotavanje, struktura dvostrukog uvijanja značajno smanjuje potrošnju energije i operativne troškove.
P2: Koje industrije su najprikladnije za korištenje DoubleTwist stroja za kabliranje?
O: Prikladno za proizvode koji zahtijevaju visoku kvalitetu višeslojnih žica, kao što su energetski kabeli, komunikacijski optički kabeli, zrakoplovna čelična užad visoke čvrstoće i automobilski kabelski snopovi.
P3: Koje su ključne konkurentske prednosti Zhangjiagang Dachen Machinery?
O: Osnovan 1997., s poviješću istraživanja i razvoja i godišnjom izlaznom vrijednošću većom od 50 milijuna RMB; tvrtka je nacionalno visokotehnološko poduzeće s certifikatom sustava kvalitete ISO9001:2008; viši inženjeri čine više od 20% tima za istraživanje i razvoj, omogućujući samorazvoj cjelokupnog procesa od mehaničke strukture do električnog sustava.
P4: Može li Dachen Machinery pružiti prilagođenu nestandardnu opremu za proizvodnju kabela?
O: Tvrtka se fokusira na "samorazvoj cjelokupnog procesa od mehaničke strukture do električnog sustava", omogućavajući brzu isporuku i pružanje prilagođenih nestandardnih usluga prilagođenih potrebama kupaca.
