See DetailsKoje su glavne strukturne komponente a Stroj za isplatu i namatanje kabela ?

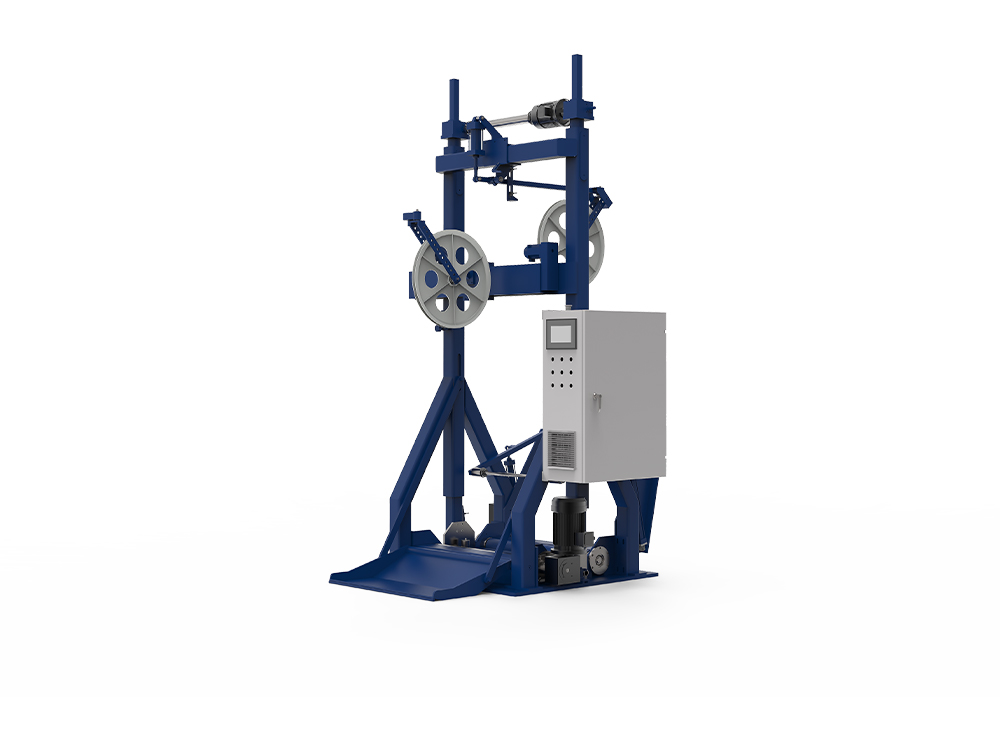

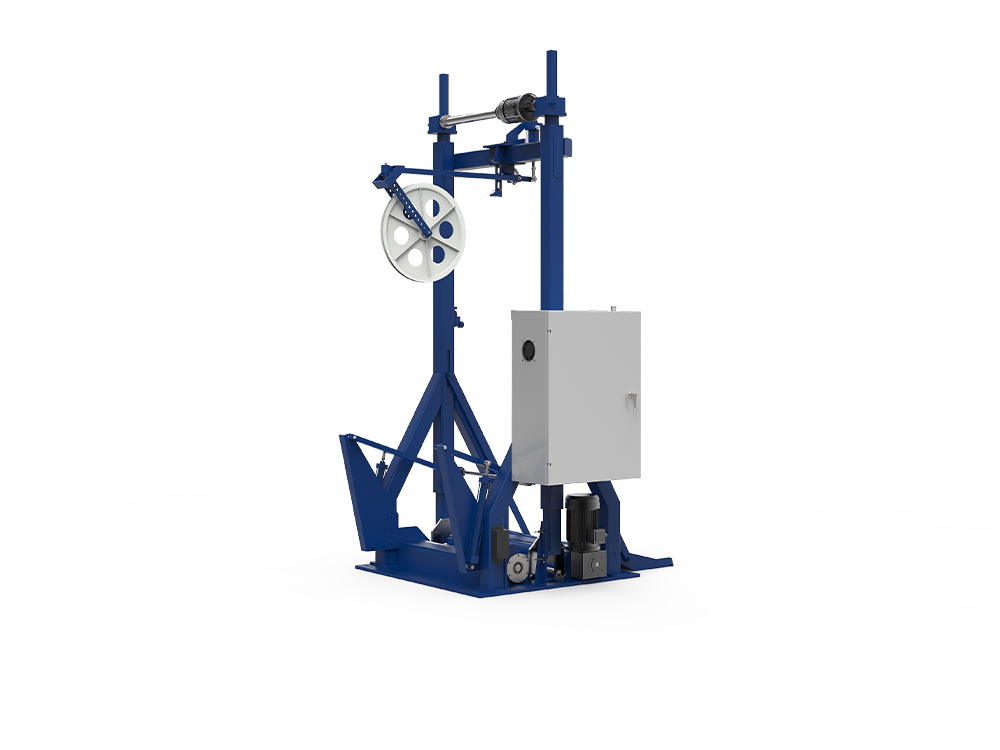

Osnovne strukturne komponente stroja za odlaganje i namatanje kabela:
1. Čelični okvir i baza visoke čvrstoće: korištenjem kombinacije savijenih i zavarenih čeličnih ploča i pravokutnih čeličnih cijevi, okvir prolazi kroz tretman starenja kako bi se osigurala krutost i izdržljivost.
Baza ima ojačanu osnovnu ploču s jastučićima protiv klizanja, koji učinkovito odolijevaju udarcima i vibracijama tijekom rada.
2. Sustav napajanja i prijenosa: Glavni pogon koristi kontrolu AC motora zatvorene petlje s regulacijom brzine pretvarača frekvencije, postižući dinamičko podešavanje napetosti od 10-500N.
Prijenos koristi visokoprecizan mjenjač ili ojačani reduktor zupčanika, koji osigurava visok okretni moment i tihu rotaciju bubnja.
3. Jedinica za kontrolu i mjerenje napetosti: Korištenjem senzora napetosti zatvorene petlje i PLC kontrole, postiže se praćenje napetosti u stvarnom vremenu i automatska kompenzacija, osiguravajući ravnomjerno namotavanje i stabilnu napetost.
Podržava veličine kalema od ϕ500-ϕ1250 mm, kompatibilan s bakrom, aluminijem i kompozitnim materijalima vodiča.

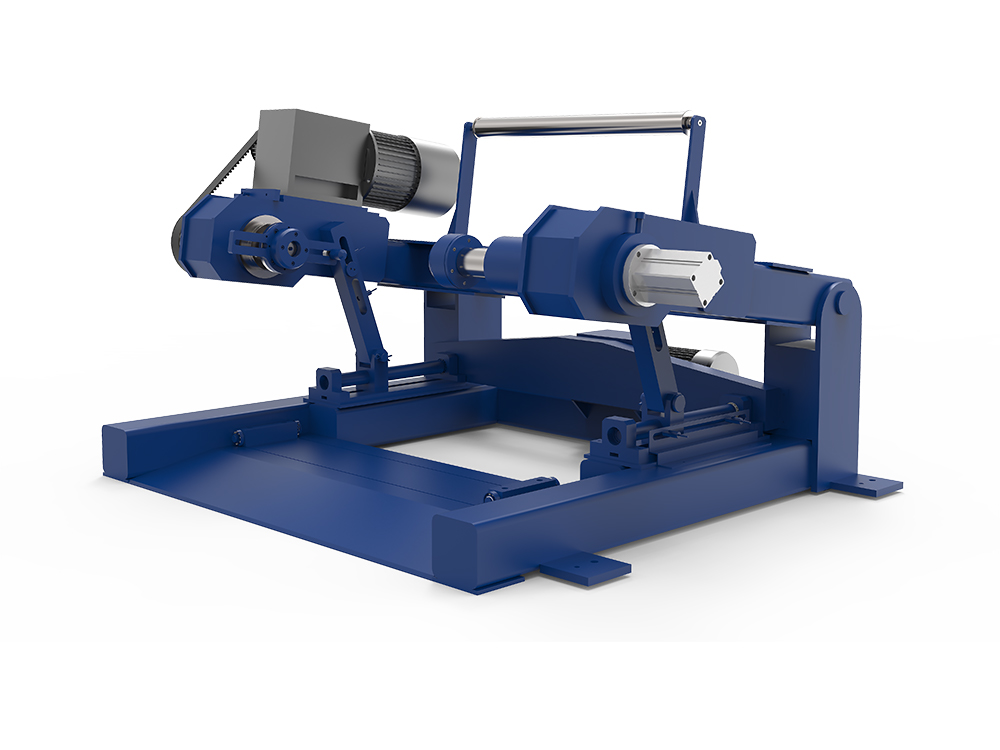

4. Bubanj i mehanizam za premotavanje
Dizajn s dva bubnja, opremljen strukturom proreza za otvaranje i zatvaranje bez osovine, omogućuje utovar i istovar bačve bez potrebe za dizalicom.
Mehanizam za automatsko punjenje/istovar bubnja, u kombinaciji s PLC-om, omogućuje 24-satni kontinuirani rad, značajno skraćujući vrijeme premotavanja.
5. Upravljački ormar i HMI
Koristeći Siemens/Danfoss frekvencijske pretvarače i zaslon osjetljiv na dodir, podržava podešavanje parametara, prikaz greške i daljinski nadzor.
| Ključna komponenta | Funkcija i značajke |
| Okvir od potpunog čelika visoke čvrstoće | Savijene zavarene čelične ploče i bešavne čelične cijevi, starene radi otpornosti na koroziju i krutosti; podržava težinu i vibracije stroja |
| Glavni pogon i prijenosni sustav | AC motor s kontrolom zatvorene petlje i regulacijom brzine promjenjive frekvencije (10-500N dinamička napetost); reduktor zupčanika ili spiralni mjenjač osigurava veliki okretni moment i nisku buku |
| Jedinica za kontrolu napetosti | Senzor napetosti PLC zatvorene petlje za praćenje napetosti u stvarnom vremenu i automatsku kompenzaciju; odgovara φ500‑φ1250mm kalemovima, kompatibilan s bakrenim, aluminijskim i kompozitnim vodičima |
| Dvostruki kalemi i prorez za otvaranje bez osovine | Križni raspored s dva kalema s utorom za otvaranje bez osovine omogućuje brzo uvlačenje/izvlačenje kalema bez dizalice |
| Automatski mehanizam za utovar/istovar | Hidraulička/pneumatska podizna platforma s tračnicama za automatsko hvatanje, poravnavanje i zaključavanje kalema; podržava 24h kontinuirani rad |
| Upravljački ormar i HMI | Siemens/Danfoss inverterski zaslon osjetljiv na dodir za podešavanje parametara, prikaz grešaka i daljinski nadzor |
Kako se postižu funkcije brzog i automatskog premotavanja?
Implementacijski put za funkcije brzog i automatskog premotavanja
1. Prorez za otvaranje i zatvaranje bez osovine i poprečni raspored dvostrukih bubnjeva
Struktura utora za otvaranje i zatvaranje bez osovine, u kombinaciji s poprečnim rasporedom dvostrukih bubnjeva, omogućuje brzo uvlačenje i izvlačenje iz bubnjeva bez potrebe za dodatnom opremom za podizanje.
2. Mehanizam za automatsko punjenje i pražnjenje bubnja
Kroz hidrauličku ili pneumatsku podiznu platformu, u kombinaciji s vodilicama za pozicioniranje, mehanizam postiže automatsko hvatanje, pozicioniranje i zaključavanje bubnjeva, dovršavajući "promjenu premotavanja jednim klikom".
Ovaj je uređaj u potpunosti integriran s PLC-om, automatski kalibrirajući parametre napetosti nakon promjene valjka kako bi se osiguralo da sljedeći valjak odmah uđe u stabilno proizvodno stanje.
3. Zajednički rad PLC-a i upravljanja zatvorenom petljom
Naredbu za promjenu kotura izdaje PLC. Sustav automatski zaustavlja motanje, mijenja pogone, kalibrira napetost i pokreće novu rolu.
Praćenjem senzora položaja role u stvarnom vremenu, osigurava se precizno poravnanje tijekom procesa promjene role, izbjegavajući fluktuacije napetosti uzrokovane pogreškama.
4. Primjer prednosti u vremenu izmjene role
Nakon usvajanja gornjeg rješenja automatizacije, vrijeme izmjene valjaka može se skratiti s tradicionalnih 10-15 minuta na 2-3 minute, postižući učinkovit 24-satni kontinuirani rad.
| Provedba | Referenca |
| Utor za otvaranje bez osovine, križni raspored s dva kalema | Omogućuje brzo uvlačenje/izvlačenje kalema u istoj ravnini, eliminirajući potrebu za opremom za podizanje |
| Automatska jedinica za utovar/istovar (hidraulična/pneumatska) | Platforma za podizanje s tračnicama za pozicioniranje omogućuje hvatanje "jednom tipkom", automatsko poravnanje i zaključavanje; vrijeme promjene smanjeno s 10-15 min na 2-3 min |
| Koordinacija zatvorene petlje vođena PLC-om | Naredba za promjenu kotura koju izdaje PLC automatski zaustavlja rad, prebacuje pogon, kalibrira napetost i pokreće novi kolut, osiguravajući trenutačnu stabilnost napetosti |
| Automatski / ručni način rada | Stroj opremljen prekidačima za automatsku ili ručnu promjenu namotaja, pružajući fleksibilnost prema proizvodnim potrebama |
Kako su konfigurirane mjere sigurnosne zaštite stroja?
Shema konfiguracije sigurnosnih zaštitnih mjera stroja
1. Zaštita od preopterećenja i upozorenje na kvar
Okvir ima ugrađenu zaštitu od preopterećenja, koja u sprezi sa senzorom napetosti prati u stvarnom vremenu. Ako opterećenje premaši postavljeni raspon, stroj se automatski zaustavlja i aktivira se alarm.
Upravljački ormarić opremljen je svjetlosnim indikatorima kvarova te zvučnim i vizualnim alarmima, omogućujući operaterima da odmah otkriju i postupaju s abnormalnostima.
2. Zaustavljanje u nuždi i blokada sigurnosnih vrata
Opremljen tipkama E-Stop smještenim na ključnim mjestima na upravljačkoj ploči i tijelu stroja, u skladu sa sigurnosnim standardima IEC 60204-1.
Sigurnosna vrata ili zaštitni poklopci opremljeni su sklopkama za blokiranje; sustav automatski zaustavlja rad kada vrata nisu zatvorena, sprječavajući osoblje da slučajno uđe u opasna područja.
3. Pneumatski/hidraulički kočioni sustav
Koristi pneumatski kočni ventil za brzo kočenje tijekom gašenja ili hitnog zaustavljanja, sprječavajući sekundarne ozljede uzrokovane inercijskom rotacijom bubnja.
4. Održavanje Rano upozorenje i periodični pregled
PLC bilježi vrijeme rada i temperaturu kritičnih komponenti, automatski pozivajući na održavanje kada se dosegnu prethodno postavljeni pragovi.
Modularni dizajn olakšava brzu zamjenu istrošenih dijelova, smanjujući zastoje zbog održavanja.
| Pojedinosti konfiguracije | Referenca |
| Zaštita od preopterećenja i upozorenje na kvar | Mehanički uređaji za preopterećenje i PLC alarmi kvarova na glavnom motoru i naponskom sustavu; automatsko zaustavljanje i vizualna/zvučna upozorenja kada se ograničenja prekorače |
| Zaustavljanje u nuždi (E‑Stop) i blokada sigurnosnih vrata | Više tipki E‑Stop smještenih na upravljačkoj ploči i kritičnim točkama stroja; sigurnosna vrata ili štitnici međusobno zaključani tako da se stroj zaustavlja ako nije zatvoren |
| Pneumatski/hidraulički sustav kočenja | Kočni ventili na mehanizmima za izmjenu namotaja i podizanje omogućuju brzo zaustavljanje kako bi se spriječile sekundarne ozljede uzrokovane inercijom |
| Granični prekidači i zaštitni štitnici | Granični prekidači za podizanje kalema i bočni hod, u kombinaciji sa štitnicima koji pokrivaju sve rotirajuće dijelove kako bi se spriječio slučajni ulazak u opasna područja |
| Upozorenje o održavanju i periodični pregled | PLC bilježi radne sate i temperaturu kritičnih komponenti; upozorenja pokreću održavanje kada se dosegnu pragovi; modularni dizajn omogućuje brzu zamjenu istrošenih dijelova |
Često postavljana pitanja (FAQ)
P1: Koje su temeljne funkcije stroja za isplatu i preuzimanje kabela?
O: Ova se oprema koristi za odmotavanje (isplata) i premotavanje (namatanje) namotaja kabela, postižući visoko preciznu kontrolu napetosti, automatsko pozicioniranje i prilagodljivost različitim promjerima koluta. Široko se koristi u procesima uvijanja žice, ekstruzije, oblaganja i armiranja.
P2: Za koje vrste kabela je prikladan stroj za isplatu i preuzimanje?
O: Prikladno za različite specifikacije optičkih, energetskih, komunikacijskih i posebnih industrijskih kabela; može rukovati velikim kolutima promjera od 0,5 mm do 60 mm i kolutima promjera od 800 mm do 1700 mm.
P3: Koje industrije primarno služi?
O: Industrija kabela, optičkih vlakana, obrade plastike i drugih posebnih nestandardnih strojeva.
P4: Koje su glavne metode pogona za opremu?
O: Električni pogon, hidraulički pogon ili pneumatski pogon, koji se mogu odabrati prema zahtjevima.
